過電壓保護器SIE-B-12-J的用途

在電力系統中，過電壓（如操作過電壓、雷電過電壓）是導致設備損壞和系統故障的重要因素。過電壓保護器SIE-B-12-J作為一種高效、可靠的過電壓防護裝置，通過先進的技術設計，為電力設備提供精準保護，確保系統在惡劣環境下的安全穩定運行。

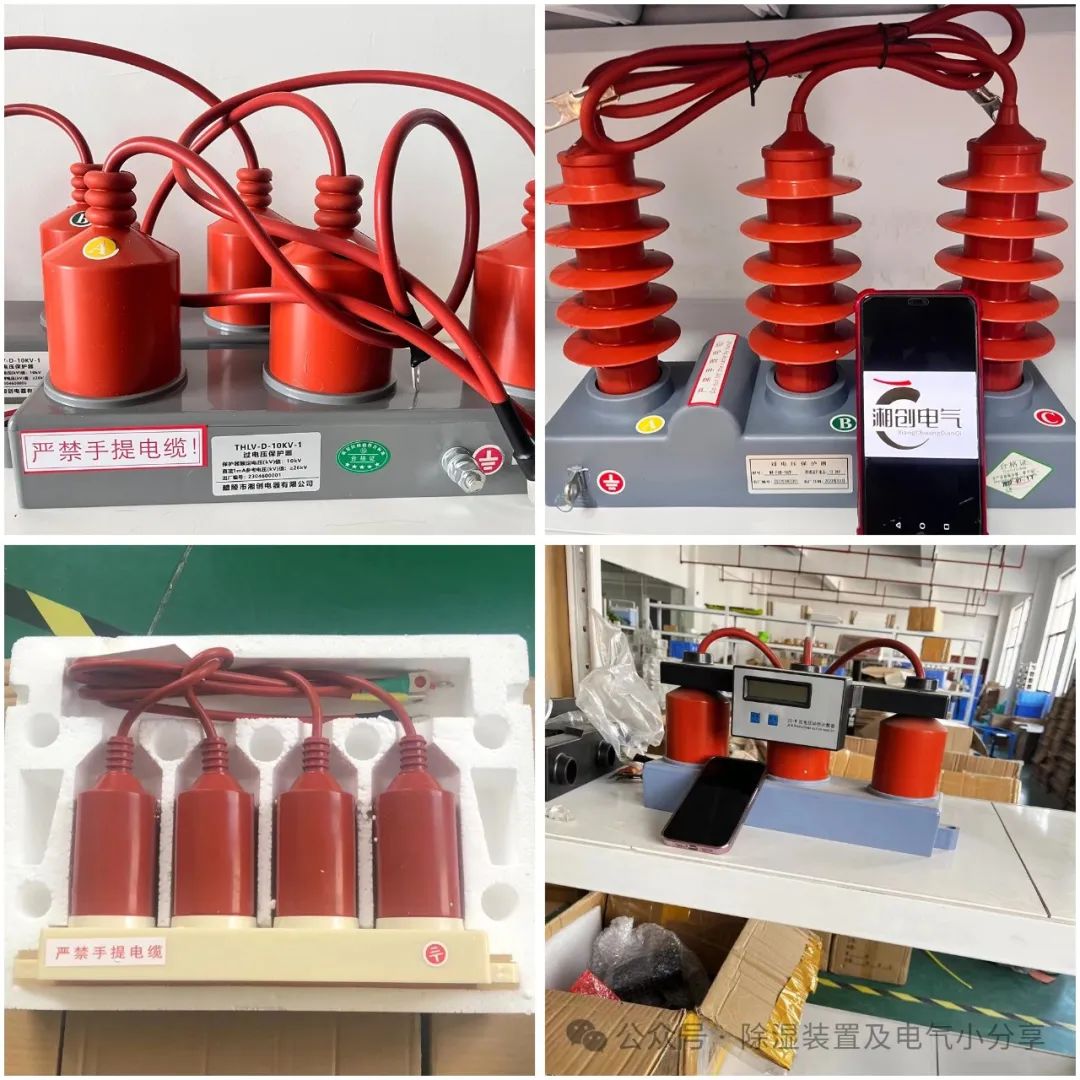

一、產品概述過電壓保護器SIE-B-12-J是一款組合式過電壓保護設備，主要用于3～35kV交流電力系統。該裝置采用氧化鋅非線性電阻（ZnO）與放電間隙（CG）的組合結構，具備相間和相對地過電壓保護功能，適用于變電站、配電室、工業生產線等場景，保護變壓器、開關柜、電機等關鍵設備免受電壓沖擊。

二、核心技術特點

1. 組合式結構設計

   • 內部由高性能氧化鋅閥片（ZnO）和放電間隙（CG）構成。ZnO電阻具有優異的非線性伏安特性，可快速響應并吸收過電壓能量；放電間隙負責動作觸發和熄弧，確保無續流、無截波，延長裝置使用壽命。
2. 四星形接法（全保護模式）

   • 采用四星形（A、B、C三相及中性點）接線方式，同時限制相間過電壓和相對地過電壓，將相間過電壓抑制至60%~70%，大幅提升保護可靠性。
3. 高耐受性能

   • 耐受大電流沖擊：雷電沖擊電流（5kA）、操作沖擊電流（500A）及方波電流（400A），殘壓控制精準，符合GB?11032、JB/T?10496等標準要求，確保設備安全。
4. 寬環境適應性

   • 工作溫度范圍-40℃至+60℃，海拔≤2000m（高海拔需定制），外殼采用硅橡膠或瓷質材料，具備防水、防塵、抗震性能，適用于戶內/戶外安裝。
5. 智能監測（可選配）

   • 可選配過電壓動作計數器或在線監測模塊，實時記錄動作次數和時間，為設備運維提供數據支持，便于故障診斷與預防性維護。

三、技術參數

• 額定電壓：12kV（持續運行電壓按型號標注）
• 標稱放電電流：5kA（8/20μs）
• 雷電沖擊殘壓：≤38kV（峰值）
• 操作沖擊電流殘壓：≤26kV（峰值）
• 1mA直流參考電壓：≥18kV
• 響應時間：≤50ns
• 防護等級：IP65（戶外型）
• 安裝方式：導軌安裝或螺栓固定
• 外形尺寸：根據型號定制（典型尺寸：φ120mm×280mm）

四、工作原理

1. 過電壓檢測與響應

   • 正常運行時，裝置呈高阻抗狀態，不影響系統運行。當檢測到過電壓超過設定閾值時，放電間隙迅速擊穿，ZnO電阻導通并吸收能量，將過電壓限制在安全范圍內。
2. 熄弧與恢復

   • 間隙放電后立即熄弧，無工頻續流。ZnO電阻在電壓恢復正常后自動恢復高阻狀態，無需更換元件，實現長期穩定運行。

五、應用場景與優勢

1. 典型應用場景

   • 變電站母線、開關柜過電壓保護
   • 中壓電機、變壓器絕緣防護
   • 配電線路雷電防護
   • 工業自動化系統電源側過電壓抑制
2. 核心優勢

   • 保護精準：電壓沖擊系數1.0，動作值穩定，不受波形影響。
   • 壽命長：間隙與ZnO協同滅弧，無續流損傷。
   • 安裝便捷：模塊化設計，兼容不同柜型，高壓電纜外引結構簡化接線。
   • 維護成本低：免維護設計，減少人工巡檢與更換頻率。

六、安裝與注意事項

1. 安裝要求

   • 按相序（A、B、C、接地）正確接線，高壓電纜長度按需定制，避免過長導致電場畸變。
   • 戶內型需保證相間及對地距離≥125mm（12kV系統），戶外型需加裝防雨罩。
2. 調試與測試

   • 安裝后需進行工頻放電試驗，驗證動作電壓是否在標準范圍內（如12kV型：26kV±5%）。
   • 定期檢測絕緣電阻（≥100MΩ）和計數器動作記錄。
3. 安全提示

   • 雷雨季節前加強巡檢，確保接地線可靠連接。
   • 設備故障時，禁止帶電拆卸，需切斷電源并放電后再處理。

七、執行標準與認證產品符合以下標準：

• GB?11032《交流無間隙金屬氧化物避雷器》
• JB/T?10496《三相組合式無間隙金屬氧化物避雷器》
• IEC?60099-4《金屬氧化物避雷器》
• DL/T?620《交流電氣裝置的過電壓保護和絕緣配合》

八、總結過電壓保護器SIE-B-12-J憑借其組合式結構、精準的保護性能和寬環境適應性，成為電力系統中重要的安全防護裝置。它不僅有效抵御操作過電壓和雷電過電壓，降低設備損壞風險，還通過可選的智能監測功能為運維提供數據支撐，助力企業實現安全、高效的電力管理。在智慧電網與工業電氣化發展的背景下，SIE-B-12-J將持續為電力系統的穩定運行保駕護航。
