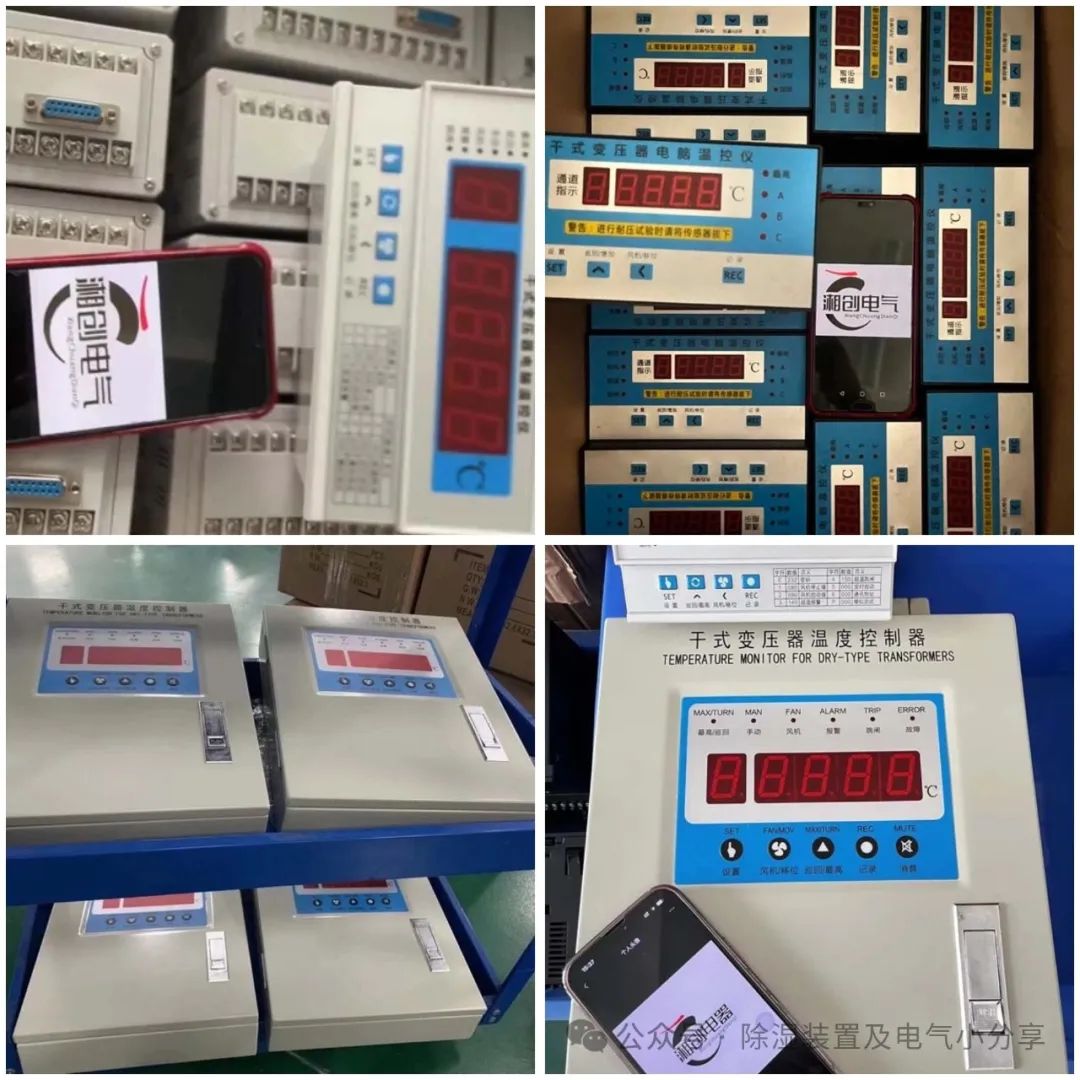

LD-B10-10DP溫控儀：干式變壓器的智能安全守護

在電力系統與工業控制領域，干式變壓器的安全運行至關重要，而LD-B10-10DP干式變壓器溫控儀作為核心監測與控制設備，憑借其智能化、高可靠性及多功能集成設計，成為電氣工程師的“隱形守護者”。以下從專業視角解析其核心價值與應用要點。

一、LD-B10-10DP的核心功能

1. 精準溫度監測

   • 采用三路Pt100鉑熱電阻傳感器，實時采集變壓器三相繞組溫度，支持**-30℃至200℃**寬范圍測量，精度達±1℃。
   • 具備三相巡回顯示與最大值鎖定功能，便于快速定位局部過熱問題。
2. 智能風機控制

   • 根據預設溫度閾值（如T1=80℃關風機，T2=100℃啟風機）自動啟停冷卻風機，支持手動/自動切換及定時運行模式。
3. 多級安全保護

   • **超溫報警（T3=130℃）與超溫跳閘（T4=150℃）**雙保險機制，觸發聲光報警并聯動繼電器切斷電源，防止絕緣擊穿。
   • 傳感器故障自診斷功能（開路/短路報警），確保監測系統自身可靠性。
4. 擴展與通信能力

   • 可選配4-20mA模擬量輸出（EP型）或RS-485/232通信接口（FP型），無縫接入DCS、SCADA系統實現遠程監控[10][8]。
   • “黑匣子”功能記錄斷電前溫度數據與設備狀態，助力故障回溯。

二、技術特點與優勢

• 抗干擾設計：符合JB/T7631標準，適應復雜電磁環境，確保數據穩定傳輸[6][8]。
• 模塊化結構：集成控制、保護、通信功能于一體，簡化傳統分立元件（接觸器+繼電器+儀表）的繁瑣配置。
• 寬電源適應性：支持AC170-250V電壓輸入，兼容不同電網條件。
• 高觸點容量：風機控制觸點承載AC220V/7A，報警與跳閘觸點均滿足高負載需求。

三、典型應用場景

1. 配電系統：用于變電站、箱式變壓器的溫度監控，預防因過熱引發的絕緣老化或短路。
2. 工業自動化：集成至電機控制柜、生產線供電系統，保障關鍵設備連續運行。
3. 智能建筑：在數據中心、醫院等對供電可靠性要求極高的場所，實現無人值守溫控管理。
4. 新能源領域：適配光伏逆變器、風電變壓器的特殊工況，應對溫度劇烈波動挑戰。

四、選型與安裝建議

1. 型號選擇：
   • 基礎型（D型）：適用于常規溫度監控與報警需求。
   • 擴展型（DP/EP/FP型）：需遠程通信或模擬量輸出時優選。
2. 安裝要點：
   • 傳感器預埋需避開磁場干擾源，確保與繞組緊密接觸。
   • 控制器應置于通風良好、振動較小的柜體內，定期校驗溫度示值。
3. 參數設置：根據變壓器絕緣等級與環境溫度，動態調整T1-T4閾值，平衡散熱效率與能耗。

五、技術參數速覽

LD-B10-10DP溫控儀通過精準的溫度管理與多重保護機制，顯著提升了干式變壓器的運行壽命與系統安全性。對于電氣工程師而言，深入理解其功能邏輯與選型要點，是優化電力系統設計、降低運維成本的關鍵一步。
