一次消諧器LXQ-35GYW的技術特點與優勢
一、一次消諧器LXQ-35GYW的核心定義

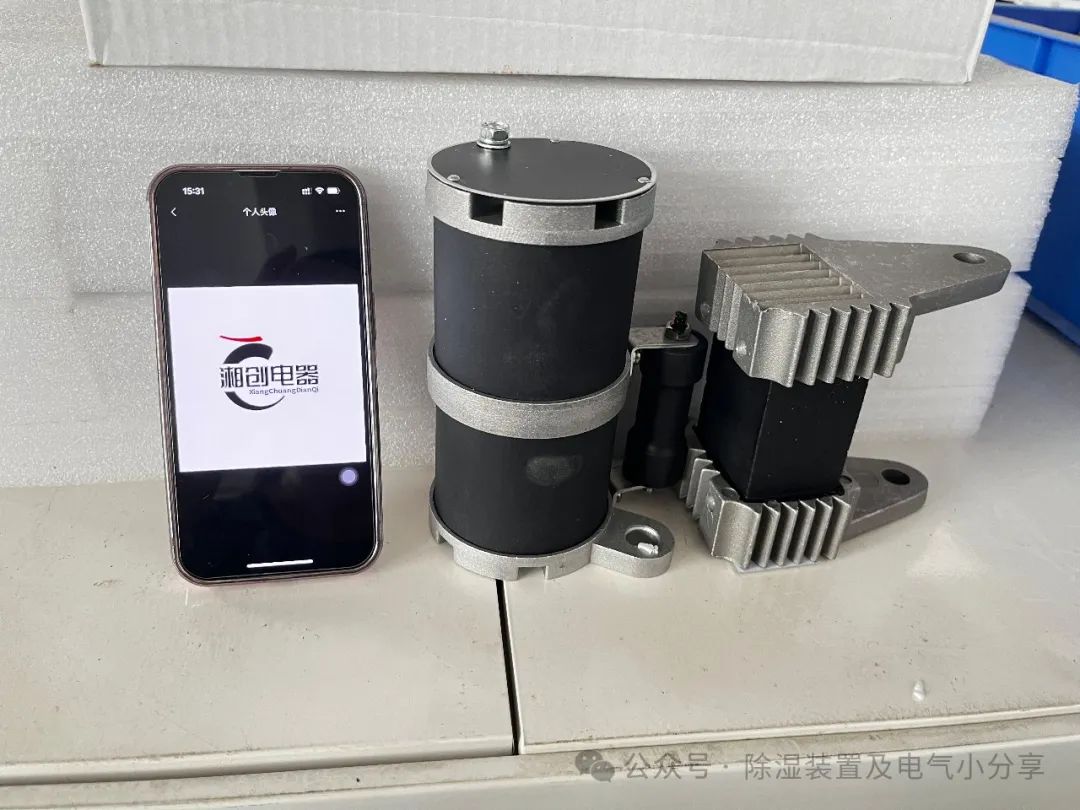

一次消諧器(型號LXQ-35GYW)是一種用于6~35kV中性點不接地電網的高壓電氣保護裝置,核心功能是消除電磁式電壓互感器(PT)在特定工況下產生的鐵磁諧振現象[1][3]。鐵磁諧振會導致電網電壓異常波動、PT高壓熔絲熔斷甚至設備燒毀,而LXQ-35GYW通過其非線性電阻特性,對諧振能量進行阻尼和限流,從而保障電網安全穩定運行。
二、核心作用與工作原理
-
作用解析: -
抑制諧振過電壓:當PT因母線空載或接地故障恢復時,可能因鐵芯飽和引發諧振,LXQ-35GYW通過吸收諧振能量,限制過電壓幅值[1][3]。 -
保護PT設備:抑制工頻半波涌流,避免PT高壓熔絲熔斷或繞組燒毀[3][6]。 -
提升系統穩定性:通過穩定電網對地電容的充放電過程,減少電壓波動對繼電保護裝置的誤動作影響[1][6]。
-
-
工作原理:LXQ-35GYW本質為高容量非線性電阻器,其伏安特性表現為:在低電壓下呈現高阻態(限制涌流),高電壓下阻值急劇下降(快速泄放諧振能量)。例如,在10kV系統中,1mA電流對應的電壓為280~350V,10mA時對應800~1000V,均通過專用測試儀驗證其合格性。
三、技術特點與優勢
-
非線性電阻特性:適應寬范圍電壓波動,動態調整阻值以實現精準阻尼[1][3]。 -
寬電壓適用范圍:覆蓋6kV、10kV、35kV等級,滿足不同電網需求[3][6]。 -
環境適應性:支持-40℃~+60℃運行,防護等級滿足戶內外安裝要求[6]。 -
模塊化設計:安裝便捷,可直接固定于PT中性點或鄰近支架,無需額外復雜接線。
四、典型應用場景
-
變電站PT柜:用于35kV及以下電壓等級的PT中性點接地保護,尤其適用于出線較少的空載母線場景。 -
工礦企業配電系統:抑制因電容電流突變引發的諧振,保障生產用電設備安全。 -
新能源場站:在風電場、光伏電站的集電線路中,防止PT因頻繁投切產生的諧振風險。
五、安裝與測試要點
-
安裝規范: -
斷電后,將LXQ-35GYW串聯于PT中性點與接地網之間,確保連接牢固[5]。 -
避免直接暴露于雨水或強腐蝕環境,必要時加裝防護罩[6]。
-
-
性能測試: -
使用專用一次消諧測試儀,逐步調整電流至1mA、10mA,記錄對應電壓值(標準范圍分別為280~350V、800~1000V)。 -
若測試值超出范圍,需檢查消諧器是否受潮或損壞,并及時更換[8]。
-
六、選型與使用建議
-
選型依據: -
電壓匹配:優先選擇與電網額定電壓一致的型號(如35kV系統選LXQ-35GYW)。 -
環境適配:高濕度或高海拔地區需選擇加強絕緣型產品[6]。 -
品牌認證:選擇通過GB/T?專業認證的產品,確保參數可靠[6][10]。
-
-
常見誤區: -
不可與微機消諧裝置混淆:LXQ-35GYW為一次側硬件保護,而微機裝置側重于二次側信號監測與主動消諧。 -
禁止并聯使用:多臺消諧器并聯可能因參數差異導致保護失效[10]。
-
七、總結
一次消諧器LXQ-35GYW作為電網諧振治理的“隱形衛士”,通過其獨特的非線性特性與高可靠性設計,成為保障PT及電網安全的核心元件。電氣工程師在選型、安裝與維護中需嚴格遵循技術規范,并結合實際工況進行定期測試,以最大化發揮其保護效能。
